Что такое сантехническая муфта: виды, размеры и применение

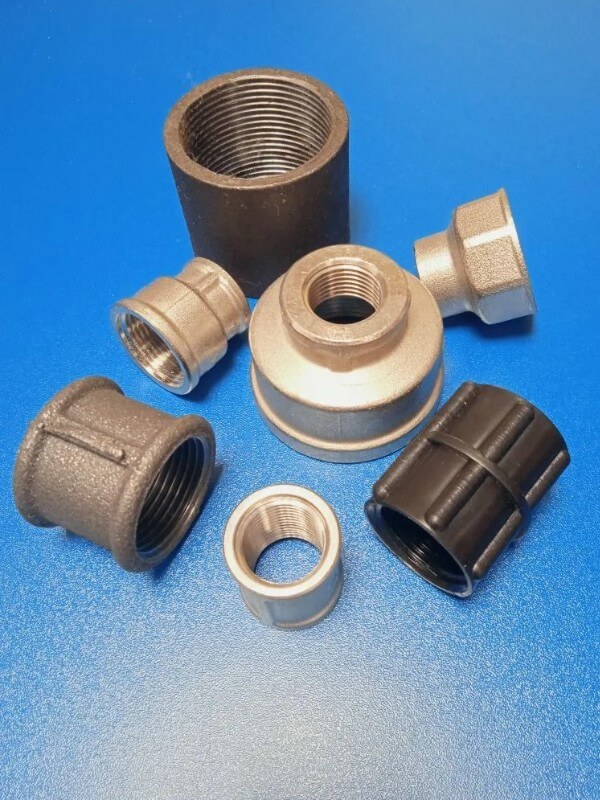

Различные виды муфт (переходные, прямые. Материал: пластик, латунь, сталь, чугун)

В процессе монтажа водопроводных и отопительных систем часто возникает необходимость соединить два элемента, у которых на концах нарезана наружная резьба. Это может быть стыковка двух участков металлических труб, подключение гибкой подводки с наружной резьбой или соединение различных резьбовых фитингов. Главным решением этой задачи выступает сантехническая муфта.

Муфта — это классический соединительный фитинг, представляющий собой полый цилиндр, внутри которого по всей длине нарезана внутренняя резьба. Основная техническая задача муфты — прямое жесткое соединение деталей с наружной резьбой («папа-папа»). Корпус латунной муфты снаружи обычно имеет круглую форму с небольшими продольными ребрами (наплывами), чтобы фитинг было удобно удерживать ключом при закручивании.

Основные виды и разновидности муфт

Резьбовые муфты делятся на два ключевых типа в зависимости от диаметров соединяемых труб:

Равнопроходная (прямая) муфта — имеет одинаковый диаметр внутренней резьбы с обеих сторон (например, 1/2" х 1/2" или 3/4" х 3/4"). Применяется для линейного соединения труб одного калибра.
Переходная (редукционная) муфта — стороны фитинга имеют разный диаметр внутренней резьбы (например, 3/4" х 1/2" или 1" х 3/4"). Незаменима, когда нужно соединить две наружные резьбы разного размера и уменьшить или увеличить диаметр прохода магистрали.

Техническая таблица размеров муфт

Поскольку муфта имеет внутреннюю резьбу, её размер на практике определяют, замеряя внутренний диаметр отверстия (между вершинами витков) с помощью штангенциркуля:

Размер в дюймах	Обозначение ГОСТ	Внутренний диаметр резьбы (мм)	Условный проход (Ду / DN)
1/4" (Четверть дюйма)	G 1/4"	11.4 – 11.9 мм	Ду 8 мм
3/8" (Три восьмых дюйма)	G 3/8"	14.9 – 15.1 мм	Ду 10 мм
1/2" (Полдюйма)	G 1/2"	18.6 – 19.0 мм	Ду 15 мм
3/4" (Три четверти дюйма)	G 3/4"	24.1 – 24.5 мм	Ду 20 мм
1" (Один дюйм)	G 1"	30.3 – 30.8 мм	Ду 25 мм

Особенности монтажа

При накручивании муфты на наружную резьбу трубы важно помнить несколько правил:

Герметизация: Уплотнительный материал (лен с пастой, уплотнительная нить) наматывается строго на сопрягаемую наружную резьбу трубы, а не закладывается внутрь муфты.
Контроль усилия: Латунь — пластичный металл. Если закручивать муфту с чрезмерным усилием длинным газовым ключом, мощная стальная или латунная труба может сработать как клин и просто разорвать корпус муфты вдоль витков резьбы. При монтаже используйте аккуратные рожковые, разводные ключи или клещи.

Примеры изделий с этой резьбой (в нашем магазине):

В каталоге магазина «Твой Сантехник» вы можете подобрать любые резьбовые соединители:

Латунные муфты — прямые и редукционные модели «мама-мама» всех диаметров.
Стальные муфты — прямые «мама-мама» разных диаметров из черной стали
Чугунные муфты — прямые муфты из чугуна, разных размеров

* Воспользуйтесь фильтром характеристик в категории «Фитинги» для выбора точного диаметра.
